giovedì 29 agosto 2013

Guida a KmPlot disegnatore di funzioni matematiche per l'ambientedesktop KDE: configurazione generale, diagrammi, colori e tipi dicarattere.

KmPlot è un'applicazione libera per lo studio di funzioni matematiche per KDE.
KmPlot permette di tracciare:
  • funzioni in senso stretto (ad esempio f(x) = x^2 - 2), anche in forma parametrica (come f(x) = \sin a x - 1/3) fino ad un massimo di quattro parametri. Per ogni funzione di questo tipo è possibile tracciare il grafico anche delle derivate prime e seconde e della funzione integrale.
  • grafici parametrici (come xcerchio(t) = sen(t); ycerchio(t) = cos(t) ) in cui i valori sia di x sia di y dipendono da un parametro generico (di solito indicato come t)
Per tutti i tipi di grafici è possibile regolare l'intervallo di appartenenza dei valori della variabile della funzione (x per le funzioni, t per i grafici parametrici).

KmPlot_2

Configurazione di KmPlot.
Per accedere alla finestra di configurazione di KmPlot seleziona Impostazioni → Configura KmPlot... . Le impostazioni per le Costanti... possono essere modificate solo dal menu Modifica e quelle per il Sistema di coordinate... solo dal menu Visualizza.

Configurazione Generale.

Questa immagine mostra la finestra principale di configurazione

Qui puoi modificare le impostazioni globali che verranno salvate automaticamente quando uscirai da KmPlot. Puoi il formato degli angoli (gradi o radianti), i fattori di ingrandimento e riduzione per lo zoom e tutto quello che riguarda gli aspetti più avanzati del tracciamento di grafici.

Configurazione Diagrammi.

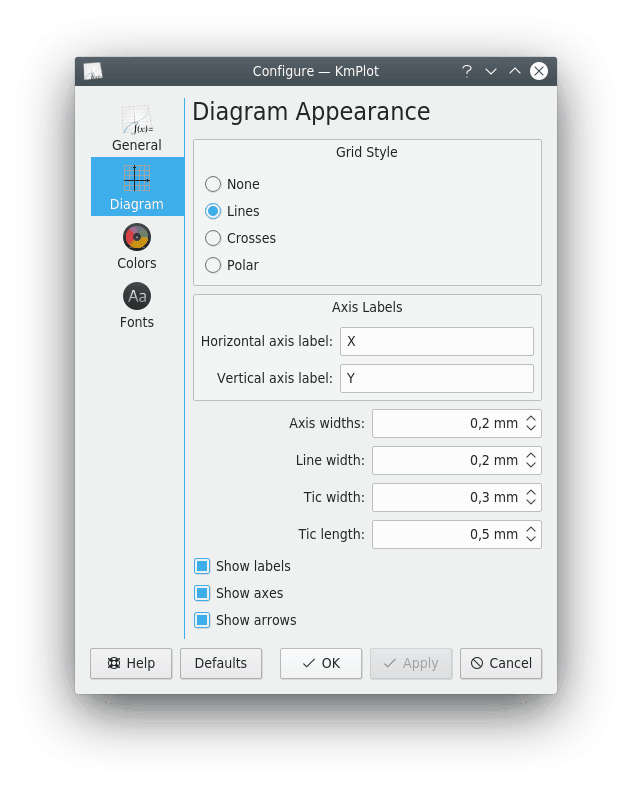

Schermata che mostra il modulo di configurazione per l'aspetto dei diagrammi

Puoi impostare lo Stile griglia a quattro valori:
Nessuna
Non viene tracciata alcuna griglia nell'area del grafico.
Linee
Linee rette formano una griglia di quadrati nell'area del grafico.
Croci
Delle croci indicano i punti dove le coordinate x e y hanno valori interi (ad es., (1,1), (4,2) ecc.).
Polare
Linee di raggio e angolo costante sono tracciate nell'area del grafico.
Possono essere configurate altre opzioni riguardanti l'aspetto dei diagrammi:
Spessore assi:
Imposta lo spessore delle linee che rappresentano gli assi.
Spessore linee:
Imposta lo spessore delle linee usate per mostrare la griglia.
Spessore tacche:
Imposta lo spessore delle tacche poste lungo gli assi.
Lunghezza tacche:
Imposta la lunghezza delle tacche poste lungo gli assi.
Mostra etichette
Se marcato, i nomi (x, y) degli assi sono mostrati sul grafico e le tacche vengono etichettate.
Mostra gli assi
Se questa casella è marcata, gli assi sono visibili.
Mostra frecce
Se questa casella è marcata, gli assi vengono disegnati con delle frecce alle loro estremità.
Configurazione Colori.

Schermata che mostra il modulo per configurare i colori

Nella sezione Coord. del modulo di configurazione Colori puoi modificare i colori degli assi e della griglia e lo sfondo dell'area di lavoro di KmPlot.
Colori predefiniti delle funzioni permette di cambiare i colori utilizzati a rotazione quando si tracciano nuove funzioni.

Configurazione Tipi di carattere.

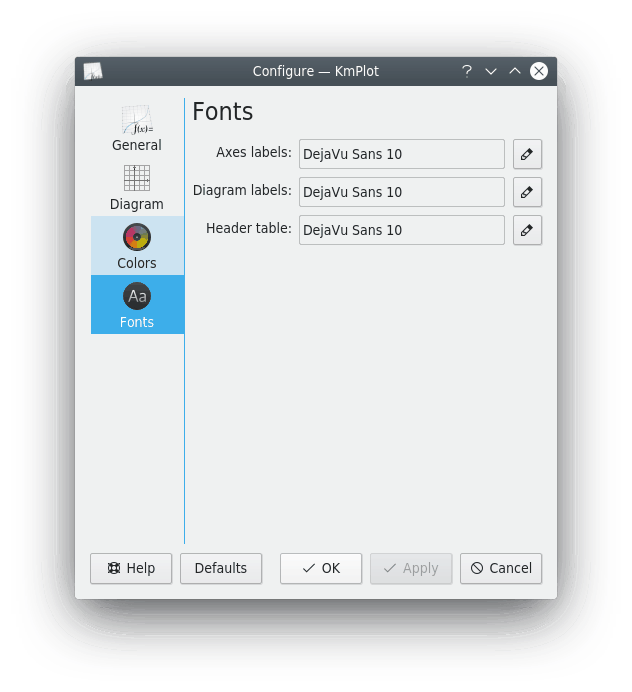

Schermata che mostra il modulo per scegliere il tipo di carattere

Etichette degli assi
I caratteri utilizzati per numeri e scritte lungo gli assi.
Etichette dei diagrammi
Caratteri usati per scrivere le etichette dei grafici (ad es. quelle che mostrano il nome del disegno o i punti estremi).
Tabella intestazione
Tipo di carattere usato per l'intestazione quando si stampa un grafico.
